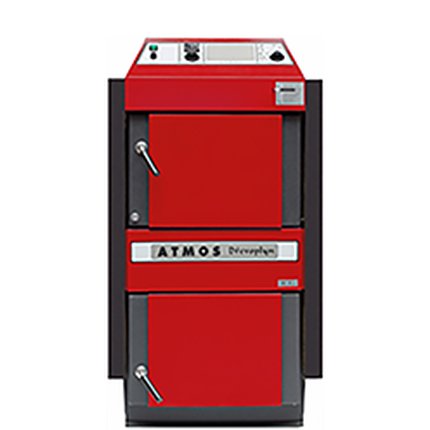

ATMOS splyňovací kotol na drevo DC25S

ATMOS splyňovací kotol na drevo DC25S

  • Katalógové číslo: DC25S
do 10 dní

Predajne a termíny dodania


ATMOS splyňovací kotol na drevo DC25S

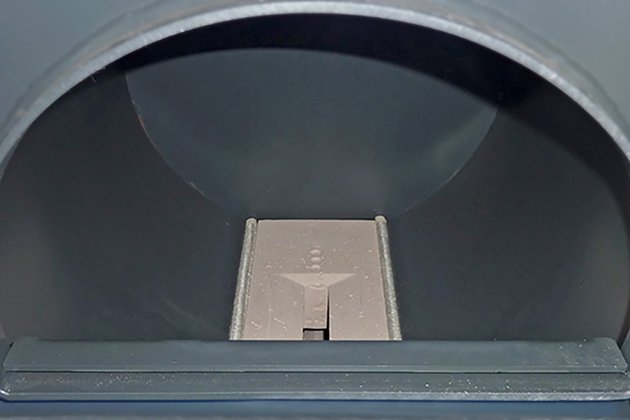

Najmenší kotol z rady Drevoplyn je vybavený keramickou tryskou v hornej komore. Spodná komora, vybavená guľovou keramickou tvarovkou, je určená pre ľahké vyberanie popola.

Výhody splyňovacích kotlov na kusové drevo ATMOS

  • Možnosť spaľovať veľké kusy dreva
  • Veľký zásobník paliva – dlhá doba horenia – až 12 hodín, podľa typu kotla
  • Vysoká účinnosť 87 až 92 % podľa typu – primárny aj sekundárny vzduch je predhrievaný na vysokú teplotu
  • Keramický spaľovací priestor
  • Ekologické spaľovanie – kotol EKODESIGN 2015/1189

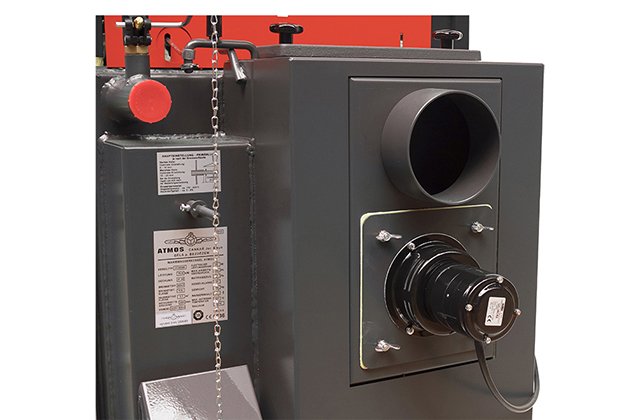

  • Odsávací ventilátor – bezprašné vyberanie popola, kotolňa bez dymu
  • Chladiaca slučka proti prekúreniu – bez rizika poškodenia kotla
  • Automatické vypnutie kotla po dohorení paliva – spalinový termostat
  • Pohodlné vyberanie popola – veľký priestor pre popol (pri dreve vyberáme 1x týždenne)
  • Kotol bez rurkovnice – ľahšie čistenie
  • Malé rozmery a nízka hmotnosť
  • Možnosť zapojenia bez akumulačnej nádrže
  • Vysoká kvalita

Regulácia kotla

Elektromechanická – reguláciu výkonu zabezpečuje vzduchová regulačná klapka ovládaná regulátorom ťahu, typ FR 124, ktorý automaticky podľa nastavenej výstupnej teploty vody (80 – 90 °C) otvára či priviera vzduchovú klapku. Nastaveniu regulátora výkonu je nutné venovať zvýšenú pozornosť, pretože regulátor okrem regulácie výkonu plní ďalšiu dôležitú funkciu, že zaisťuje kotol proti prekúreniu. Kotol je ďalej vybavený regulačným termostatom umiestneným na paneli kotla, ktorý ovláda odsávací ventilátor podľa nastavenej výstupnej teploty (80 – 85 °C). Na regulačnom termostate by mala byť nastavená teplota o 5 °C nižšie než na regulátore ťahu FR 124.
Kotol je ešte vybavený spalinovým termostatem, ktorý slúži k vypnutiu odsávacieho ventilátora po dohorení paliva.

Kotly pracujú na znížený výkon do 70 % menovitého výkonu i bez ventilátora (u kotlov DCxxGD nedoporučujeme prevádzku s vypnutým odsávacím ventilátorom).

                                            vzduchová klapka                                                                                          regulátor ťahu FR 124

Ovládací panel kotla so štandardnou reguláciou:

Zloženie panelu:
Hlavný vypínač, bezpečnostný termostat, teplomer, regulačný termostat a spalinový termostat

Elektromechanická regulácia je optimálnym riešením riadenia prevádzky kotla (ventilátora) jednoduchým spôsobom.
Prevedenie panela so štandardnou reguláciou je základným prevedením pre všetky vyrábané kotly.

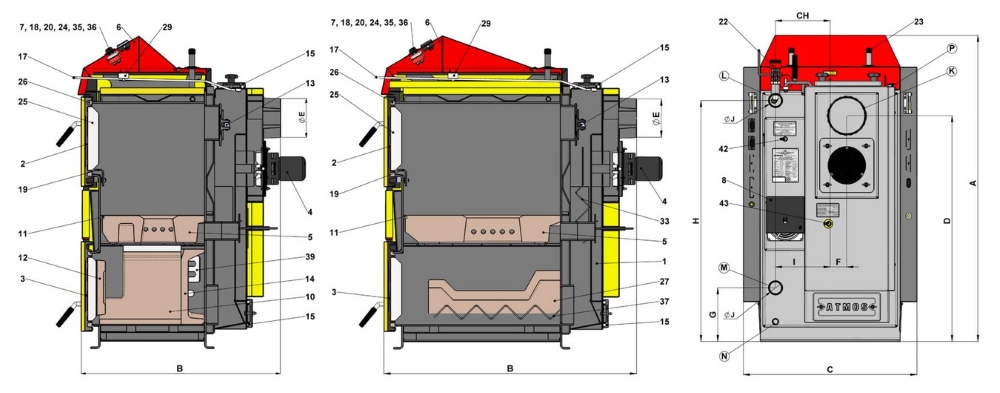

Legenda k nákresu kotla
1. Teleso kotla 23. Chladiaca slučka proti prekúreniu
2. Plniace dvierka 24. Regulačný termostat ventilátora (kotlový)
3. Dvierka na popol 25. Výplň dvierok – Sibral
4. Ventilátor odsávací (S) 26. Tesnenie dvierok – šnúra 18 x 18
5. Žiaruvzdorná tvarovka – tryska 27. Žiaruvzdorná tvarovka – keramická strecha
6. Ovládací panel 29. Kondenzátor odsávacieho ventilátora
7. Bezpečnostný termostat 33. Brzdič do dymového kanálu (DC22SX, DC30SX, DC40SX, DC50S, DC70S)
8. Regulačná záklopka 35. Spalinový termostat
10. Žiaruvzdorná tvarovka – guľový priestor L+ P (DC18S) 36. Bezpečnostný termostat (Pozor – pri prekúrení nutné stlačiť)
11. Tesnenie – trysky 37. Brzdič – pod strechou (DC30SX, DC40SX, DC50S)
12. Žiaruvzdorná tvarovka – polmesiac 39. Brzdič spalín pozdĺž guľového priestoru (DC18S)

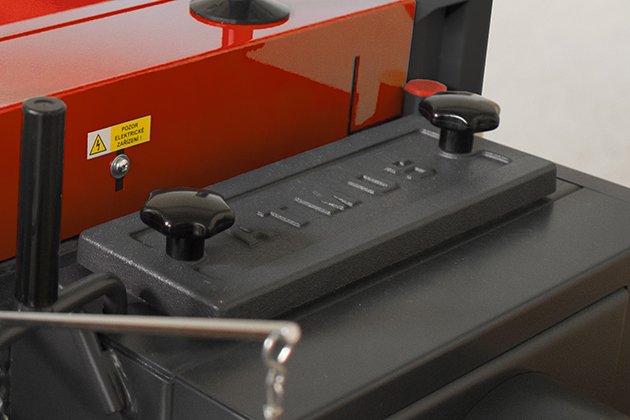

13. Roztápacia záklopka 42. Regulácia primárneho vzduchu
14. Žiaruvzdorná tvarovka – zadné čelo 43. Regulácia sekundárneho vzduchu
15. Čistiace veko
17. Tiahlo vykurovacej záklopky K – hrdlo komína
18. Teplomer L – výstup vody z kotla
19. Clona rámčeka M – vstup vody do kotla
20. Vypínač s kontrolkou N – nátrubok pre napúšťací ventil
22. Regulátor ťahu – Honeywell FR 124 P – nátrubok pre čidlo ventilu ovládajúceho chladiacu slučku (TS 131, STS 20)


Rozmery kotla (mm)
  DC25S
A 1185
B 959
C 675*
D 874
E 150 (152)
F 65
G 208
H 933
CH 212
I 212
J 6/4″
* šírka kotla je po demontáži kapot 555



Technické údaje Typ kotla
  DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S
Tepelný výkon kotla kW 20 22 27 30 35 40 49,9
Tepelný příkon kotla kW 22,2 24,5 30 33,4 39,4 45 56,9
Výhrevná plocha m2  1,8 2,1 2,3 2,3 2,9 2,9 3,8
Objem palivovej šachty dm3 (l) 60 95 95 95 13 5 135 180

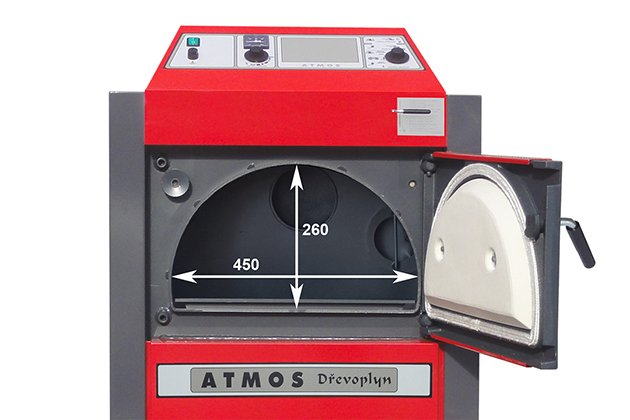

Rozmer plniaceho otvoru mm 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260 450 x 260
Predpísaný ťah komína Pa/mbar 18/0,18 23/023 23/0,23 24/0,24 24/0,24 24/0,24 25/0,25
Max. prac. tlak vody kPa/bar 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5 250/2,5
Hmotnosť kotla kg 269 324 326 332 366 368 433
Priemer odsávacieho hrdla mm 150/152 150/152 150/152 150/152 150/152 150/152 150/152
Krytie el. časti IP 20 20 20 20 20 20 20
Elektrický výkon (pomocný) W 50 50 50 50 50 50 50
Elektrický výkon v pohotovostnom režime W 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5) 0 (3/5,5)
Zapaľovací režim   manuálny
Účinnosť % 90,1 89,9 89,9 89,9 88,9 88,9 87,7
Třieda kotla   5 5 5 5 5 5 4
Kategória kotla   1
Prevádzkový režim   nekondenzujúci
Kotol na pevné palivo s kogeneračnou jednotkou   nie
Kombinované zariadenie i pre ohrev TUV   nie
Trieda energetickej účinnosti   A+ A+ A+ A+ A+ A+ A+
Teplota spalín pri menovitom výkone °C 157 177 177 177 185 185 204
Hmotn. prietok spalín pri menovitom výkone kg/s  0,012 0,014 0,015 0,017 0,02 0,022 0,025
Maximálna hladina hluku – podľa EN15036-1 dB 65 65 65 65 65 65 65
Predpísané palivo (preferované)   Suché drevo (guľatina) o výhrevnosti 15 – 17 MJ/kg-1, priemere 80 – 150 mm a vlhkosti 12 – 20 %
Priemerná spotreba paliva kg.h-1  5,6 6,2 7,2 7,6 9,2 10,2 13,2
Dĺžka dreva mm 330 530 530 530 530 530 730
Doba horenia pri menovitom výkone hod.  2 3 3 2 3 2 3
Objem vody v kotli l 45 58 58 58 80 80 89
Hydraulická strata kotla mbar 0,18 0,21 0,21 0,21 0,2 0,2 0,22
Minimálny objem vyrovnávacej nádrže l 500 500 500 500 500 500 750
Spotreba na vykurovaciu sezónu Ø priest. meter 20 22 25 30 35 40 50
Pripojovacie napätie V/Hz 230/50
Predpísaná minimálna teplota vratnej vody v prevádzke je 65 °C.
Predpísaná prevádzková teplota kotla je 80 – 90 °C.
