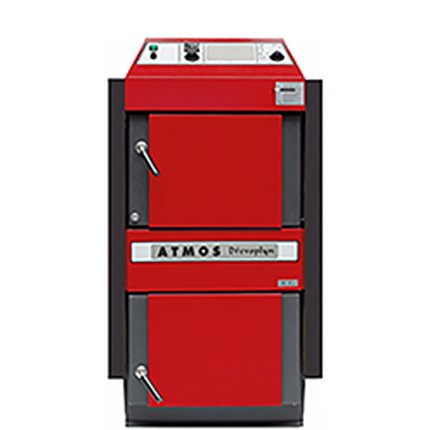

ATMOS splyňovací kotol na drevo DC18S

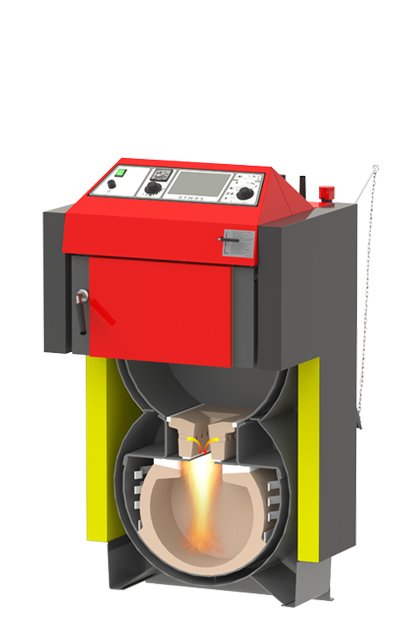

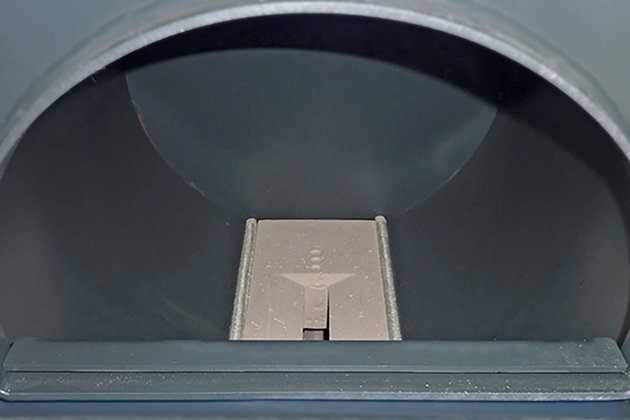

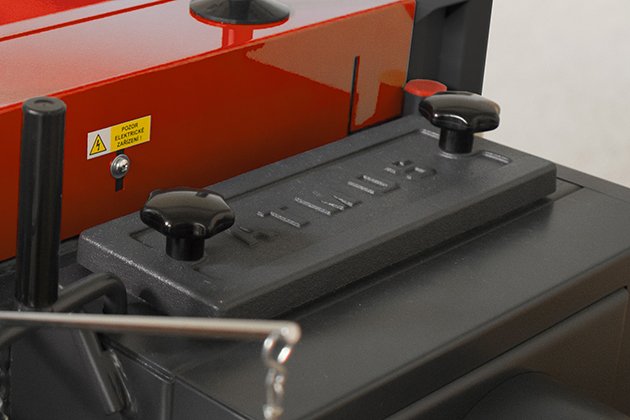

Najmenší kotol z rady Drevoplyn je vybavený keramickou tryskou v hornej komore. Spodná komora, vybavená guľovou keramickou tvarovkou, je určená pre ľahké vyberanie popola.

Výhody splyňovacích kotlov na kusové drevo ATMOS

Možnosť spaľovať veľké kusy dreva
Veľký zásobník paliva – dlhá doba horenia – až 12 hodín, podľa typu kotla
Vysoká účinnosť 87 až 92 % podľa typu – primárny aj sekundárny vzduch je predhrievaný na vysokú teplotu
Keramický spaľovací priestor
Ekologické spaľovanie – kotol EKODESIGN 2015/1189

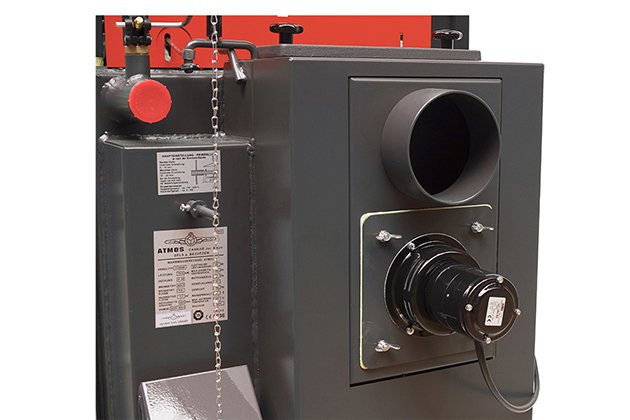

Odsávací ventilátor – bezprašné vyberanie popola, kotolňa bez dymu
Chladiaca slučka proti prekúreniu – bez rizika poškodenia kotla
Automatické vypnutie kotla po dohorení paliva – spalinový termostat
Pohodlné vyberanie popola – veľký priestor pre popol (pri dreve vyberáme 1x týždenne)
Kotol bez rurkovnice – ľahšie čistenie
Malé rozmery a nízka hmotnosť
Možnosť zapojenia bez akumulačnej nádrže
Vysoká kvalita

Regulácia kotla

Elektromechanická – reguláciu výkonu zabezpečuje vzduchová regulačná klapka ovládaná regulátorom ťahu, typ FR 124, ktorý automaticky podľa nastavenej výstupnej teploty vody (80 – 90 °C) otvára či priviera vzduchovú klapku. Nastaveniu regulátora výkonu je nutné venovať zvýšenú pozornosť, pretože regulátor okrem regulácie výkonu plní ďalšiu dôležitú funkciu, že zaisťuje kotol proti prekúreniu. Kotol je ďalej vybavený regulačným termostatom umiestneným na paneli kotla, ktorý ovláda odsávací ventilátor podľa nastavenej výstupnej teploty (80 – 85 °C). Na regulačnom termostate by mala byť nastavená teplota o 5 °C nižšie než na regulátore ťahu FR 124.
Kotol je ešte vybavený spalinovým termostatem, ktorý slúži k vypnutiu odsávacieho ventilátora po dohorení paliva.

Kotly pracujú na znížený výkon do 70 % menovitého výkonu i bez ventilátora (u kotlov DCxxGD nedoporučujeme prevádzku s vypnutým odsávacím ventilátorom).

vzduchová klapka regulátor ťahu FR 124

Ovládací panel kotla so štandardnou reguláciou:

Zloženie panelu:
Hlavný vypínač, bezpečnostný termostat, teplomer, regulačný termostat a spalinový termostat

Elektromechanická regulácia je optimálnym riešením riadenia prevádzky kotla (ventilátora) jednoduchým spôsobom.
Prevedenie panela so štandardnou reguláciou je základným prevedením pre všetky vyrábané kotly.

Legenda k nákresu kotla
1.	Teleso kotla	23.	Chladiaca slučka proti prekúreniu
2.	Plniace dvierka	24.	Regulačný termostat ventilátora (kotlový)
3.	Dvierka na popol	25.	Výplň dvierok – Sibral
4.	Ventilátor odsávací (S)	26.	Tesnenie dvierok – šnúra 18 x 18
5.	Žiaruvzdorná tvarovka – tryska	27.	Žiaruvzdorná tvarovka – keramická strecha
6.	Ovládací panel	29.	Kondenzátor odsávacieho ventilátora
7.	Bezpečnostný termostat	33.	Brzdič do dymového kanálu (DC22SX, DC30SX, DC40SX, DC50S, DC70S)
8.	Regulačná záklopka	35.	Spalinový termostat
10.	Žiaruvzdorná tvarovka – guľový priestor L+ P (DC18S)	36.	Bezpečnostný termostat (Pozor – pri prekúrení nutné stlačiť)
11.	Tesnenie – trysky	37.	Brzdič – pod strechou (DC30SX, DC40SX, DC50S)
12.	Žiaruvzdorná tvarovka – polmesiac	39.	Brzdič spalín pozdĺž guľového priestoru (DC18S)
13.	Roztápacia záklopka	42.	Regulácia primárneho vzduchu
14.	Žiaruvzdorná tvarovka – zadné čelo	43.	Regulácia sekundárneho vzduchu
15.	Čistiace veko
17.	Tiahlo vykurovacej záklopky	K	– hrdlo komína
18.	Teplomer	L	– výstup vody z kotla
19.	Clona rámčeka	M	– vstup vody do kotla
20.	Vypínač s kontrolkou	N	– nátrubok pre napúšťací ventil
22.	Regulátor ťahu – Honeywell FR 124	P	– nátrubok pre čidlo ventilu ovládajúceho chladiacu slučku (TS 131, STS 20)


Rozmery kotla (mm)
	DC18S
A	1185
B	758
C	675*
D	874
E	150 (152)
F	65
G	208
H	933
CH	212
I	212
J	6/4″
*	šírka kotla je po demontáži kapot 555

Technické údaje		Typ kotla
		DC18S	DC22S	DC25S	DC30SX	DC32S	DC40SX	DC50S
Tepelný výkon kotla	kW	20	22	27	30	35	40	49,9
Tepelný příkon kotla	kW	22,2	24,5	30	33,4	39,4	45	56,9
Výhrevná plocha	m2	1,8	2,1	2,3	2,3	2,9	2,9	3,8
Objem palivovej šachty	dm3 (l)	60	95	95	95	13 5	135	180

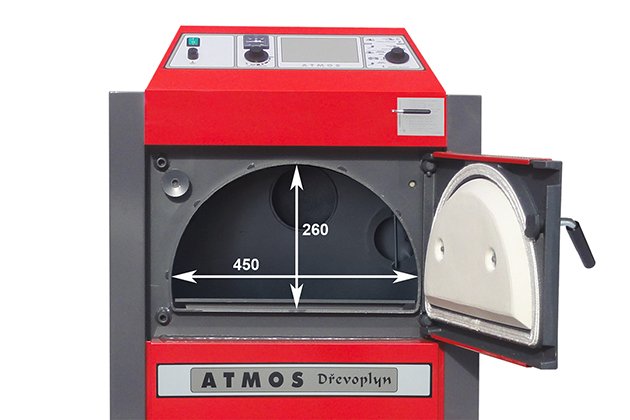

Rozmer plniaceho otvoru	mm	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260
Predpísaný ťah komína	Pa/mbar	18/0,18	23/023	23/0,23	24/0,24	24/0,24	24/0,24	25/0,25
Max. prac. tlak vody	kPa/bar	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5
Hmotnosť kotla	kg	269	324	326	332	366	368	433
Priemer odsávacieho hrdla	mm	150/152	150/152	150/152	150/152	150/152	150/152	150/152
Krytie el. časti	IP	20	20	20	20	20	20	20
Elektrický výkon (pomocný)	W	50	50	50	50	50	50	50
Elektrický výkon v pohotovostnom režime	W	0 (3/5,5)	0 (3/5,5)	0 (3/5,5)	0 (3/5,5)	0 (3/5,5)	0 (3/5,5)	0 (3/5,5)
Zapaľovací režim		manuálny
Účinnosť	%	90,1	89,9	89,9	89,9	88,9	88,9	87,7
Třieda kotla		5	5	5	5	5	5	4
Kategória kotla		1
Prevádzkový režim		nekondenzujúci
Kotol na pevné palivo s kogeneračnou jednotkou		nie
Kombinované zariadenie i pre ohrev TUV		nie
Trieda energetickej účinnosti		A+	A+	A+	A+	A+	A+	A+
Teplota spalín pri menovitom výkone	°C	157	177	177	177	185	185	204
Hmotn. prietok spalín pri menovitom výkone	kg/s	0,012	0,014	0,015	0,017	0,02	0,022	0,025
Maximálna hladina hluku – podľa EN15036-1	dB	65	65	65	65	65	65	65
Predpísané palivo (preferované)		Suché drevo (guľatina) o výhrevnosti 15 – 17 MJ/kg-1, priemere 80 – 150 mm a vlhkosti 12 – 20 %
Priemerná spotreba paliva	kg.h-1	5,6	6,2	7,2	7,6	9,2	10,2	13,2
Dĺžka dreva	mm	330	530	530	530	530	530	730
Doba horenia pri menovitom výkone	hod.	2	3	3	2	3	2	3
Objem vody v kotli	l	45	58	58	58	80	80	89
Hydraulická strata kotla	mbar	0,18	0,21	0,21	0,21	0,2	0,2	0,22
Minimálny objem vyrovnávacej nádrže	l	500	500	500	500	500	500	750
Spotreba na vykurovaciu sezónu	Ø priest. meter	20	22	25	30	35	40	50
Pripojovacie napätie	V/Hz	230/50
Predpísaná minimálna teplota vratnej vody v prevádzke je 65 °C.
Predpísaná prevádzková teplota kotla je 80 – 90 °C.
