DREW-MET akumulačná nádrž s dvomi špirálami DMIS 800 l
Výrobca:
Drew-met
DREW-MET akumulačná nádrž s dvomi špirálami DMIS 800 l
- Katalógové číslo: DMIS800
14 dní
Predajne a termíny dodania
DREW-MET akumulačná nádrž s dvomi špirálami DMIS 800 l
Nádrže DMIS sú určené na akumuláciu tepla vo vykurovacích systémoch. Umiestnenie akumulačnej nádrže vo vykurovacom systéme s kotlom na tuhé palivo umožňuje optimálnu prevádzku kotla pri menovitej prevádzkovej teplote. Účinok sa dosiahne najmä pri optimálnej prevádzke kotla (t.j. pri maximálnej účinnosti), kedy sa prebytočné neodobraté teplo akumuluje v zásobníku. Do zásobníkov DMIS je možné inštalovať elektrické výhrevné teleso.

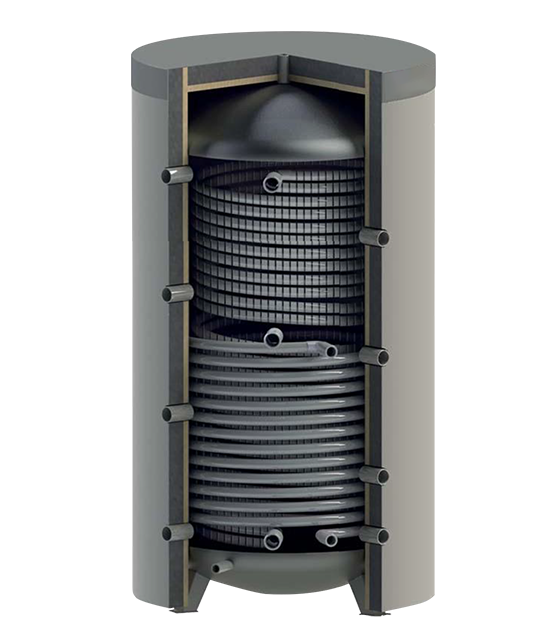

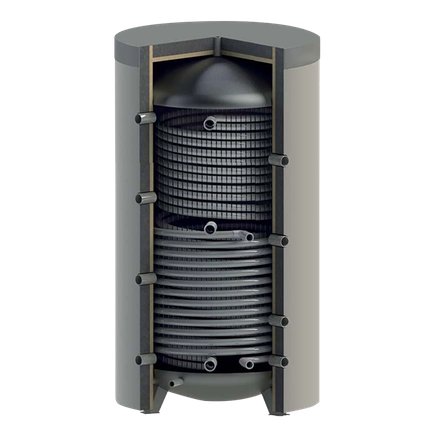

Vo vnútri nádrže sú dve špirály:
Nerezová špirála s veľkou teplovýmennou plochou na prípravu teplej úžitkovej vody. Táto špirála vyrobená z vlnitej nerezovej rúrky zaisťuje rýchlu a dobrú výmenu tepla, čo umožňuje súčasný ohrev úžitkovej vody bez potreby jej zberu. Toto zariadenie funguje ako prietokový ohrievač vody.
Špirála z čiernej oceľovej rúry na ohrev z prídavného zdroja tepla, napríklad solárnych kolektorov.
| Technické údaje | m.j. | 200 | 300 | 500 | 800 | 1000 |
| Výška | mm | 1072 | 1122 | 1635 | 1744 | 1991 |
| Priemer bez izolácie | mm | 500 | 600 | 650 | 790 | 790 |
| Priemer s izoláciou | mm | 660 | 760 | 810 | 950 | 950 |
| Objem | l | 179 | 268 | 477 | 734 | 896 |
| Objem špirály INOX CWU | l | 11,5 | 16,5 | 23,5 | 39 | 45 |
| Dĺžka špirály INOX CWU | mb | 14 | 18 | 30 | 40 | 46 |
| Povrch špirály INOX CWU | m2 | 2,7 | 3,5 | 5,8 | 7,8 | 9 |
| Objem spodnej špirály | l | 5,5 | 7,4 | 11,1 | 18,5 | 18,5 |
| Dĺžka spodnej špirály | mb | 9 | 12 | 18 | 30 | 30 |
| Povrch spodnej špirály | m2 | 0,9 | 1,2 | 1,8 | 3 | 3 |
| Maximálny pracovný tlak výmenníkov tepla | bar | 6 | ||||
| Maximálny prípustný tlak | bar | 3 | ||||
| Technické údaje | m.j. | 200 | 300 | 500 | 800 | 1000 |
| Pripojenie h1, objimka teploty | "/mm | 6/4 / 182 | 6/4 / 203 | 6/4 / 216 | 6/4 / 264 | 6/4 / 270 |
| Pripojenie h2, objimka teploty | "/mm | 6/4 / 402 | 6/4 / 423 | 6/4 / 596 | 6/4 / 624 | 6/4 / 730 |
| Pripojenie h3, objimka teploty | "/mm | 6/4 / 622 | 6/4 / 643 | 6/4 / 976 | 6/4 / 1004 | 6/4 / 1210 |
| Pripojenie h4, objimka teploty | "/mm | 6/4 / 842 | 6/4 / 863 | 6/4 / 1366 | 6/4 / 1384 | 6/4 / 1670 |
| Pripojenie h5 | "/mm | 5/4 / 1072 | 5/4 / 1122 | 5/4 / 1635 | 5/4 / 1744 | 5/4 / 1991 |
| Odtok teplej vody zo špirály INOX h4 | "/mm | 5/4 / 842 | 5/4 / 863 | 5/4 / 1365 | 5/4 / 1384 | 5/4 / 1670 |
| Prítok studenej vody do špirály INOX h1 | "/mm | 5/4 / 182 | 5/4 / 203 | 5/4 / 216 | 5/4 /264 | 5/4 / 270 |
| Spiatočka z dolnej špirály h1 | "/mm | 1 / 182 | 1 / 203 | 1 / 216 | 1 / 264 | 1 / 270 |
| Prívod dolnej špirály h6 | "/mm | 1 / 582 | 1 / 603 | 1 / 816 | 1 / 864 | 1 / 870 |
| Spiatočka z hornej špirály INOX h12 | "/mm | - | 1 / 966 | 1 / 934 | 1 / 1070 | |
| Prívod hornej špirály INOX h4 | "/mm | - | 5/4 / 1366 | 5/4 / 1384 | 1 / 1670 | |
| Pripojenie na elektrické výhrevné teleso h9 | "/mm | 6/4 / 432 | 6/4 / 498 | 6/4 / 891 | 6/4 / 894 | 6/4 / 945 |
| Vypúšťacia rúra h11 | "/mm | 3/4 /105 | 3/4 / 126 | 3/4 / 129 | 3/4 / 169 | 3/4 / 170 |
| Pripojenie h7 | "/mm | 6/4 / 292 | 6/4 / 313 | 6/4 / 406 | 6/4 / 444 | 6/4 / 500 |
| Pripojenie h8 | "/mm | 6/4 / 512 | 6/4 / 533 | 6/4 / 786 | 6/4 / 824 | 6/4 / 980 |
| Pripojenie h10 | "/mm | 6/4 / 732 | 6/4 / 753 | 6/4 / 1176 | 6/4 / 1204 | 6/4 / 1440 |
