ATMOS splyňovací kotol na drevo DC20GS
ATMOS splyňovací kotol na drevo DC15GS
- Katalógové číslo: DC20GS
Predajne a termíny dodania

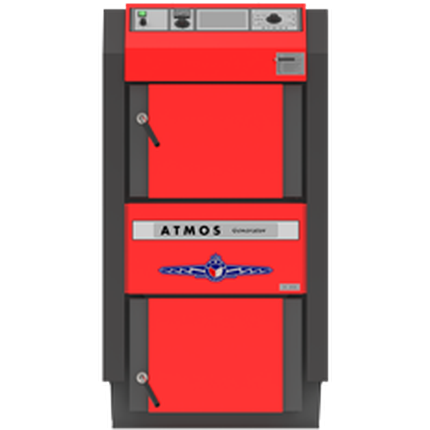

ATMOS splyňovací kotol na drevo DC20GS
Splyňovací kotol na drevo.
Výhody splyňovacích kotlov na kusové drevo ATMOS
- Možnosť spaľovať veľké kusy dreva
- Veľký zásobník paliva – dlhá doba horenia – až 12 hodín, podľa typu kotla
- Vysoká účinnosť 87 až 92 % podľa typu – primárny aj sekundárny vzduch je predhrievaný na vysokú teplotu

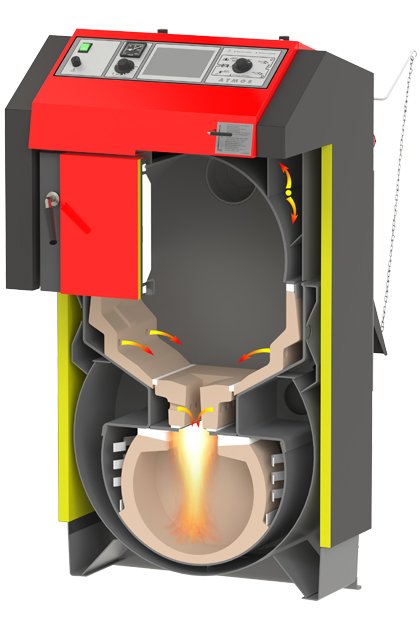

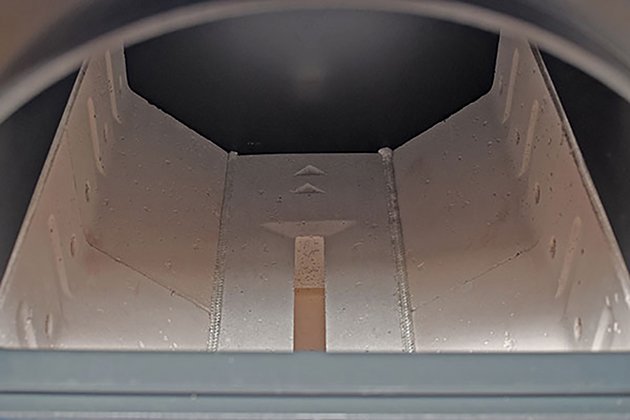

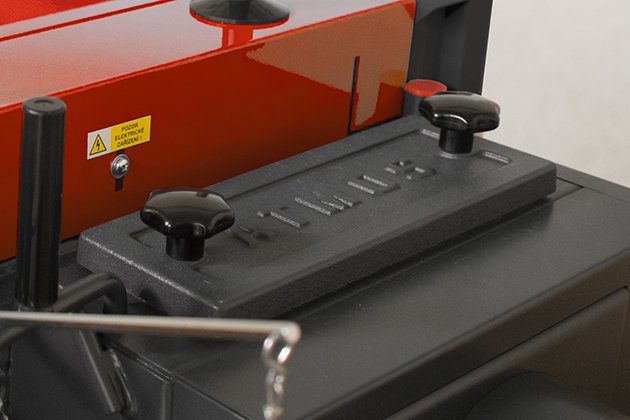

- Keramický prikladací priestor – predsušenie paliva
- Keramický spaľovací priestor
- Ekologické spaľovanie – kotol EKODESIGN 2015/1189

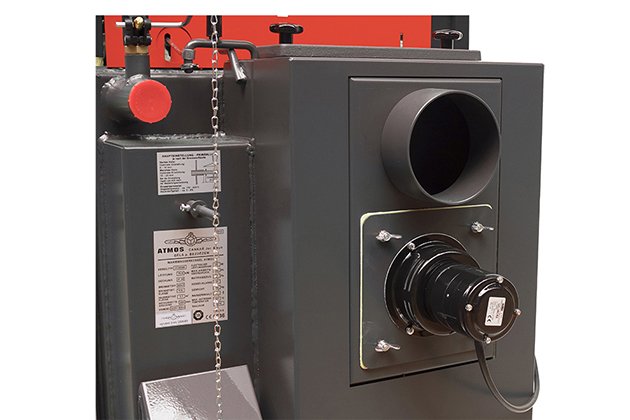

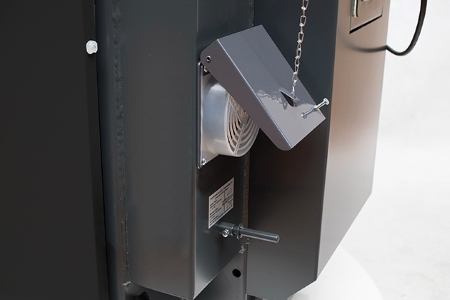

- Odsávací ventilátor – bezprašné vyberanie popola, kotolňa bez dymu
- Chladiaca slučka proti prekúreniu – bez rizika poškodenia kotla
- Automatické vypnutie kotla po dohorení paliva – spalinový termostat
- Pohodlné vyberanie popola – veľký priestor pre popol (pri dreve vyberáme 1x týždenne)
- Kotol bez rurkovnice – ľahšie čistenie
- Malé rozmery a nízka hmotnosť
- Možnosť zapojenia bez akumulačnej nádrže
- Vysoká kvalita
Regulácia kotla
Elektromechanická – reguláciu výkonu zabezpečuje vzduchová regulačná klapka ovládaná regulátorom ťahu, typ FR 124, ktorý automaticky podľa nastavenej výstupnej teploty vody (80 – 90 °C) otvára či priviera vzduchovú klapku. Nastaveniu regulátora výkonu je nutné venovať zvýšenú pozornosť, pretože regulátor okrem regulácie výkonu plní ďalšiu dôležitú funkciu, že zaisťuje kotol proti prekúreniu. Kotol je ďalej vybavený regulačným termostatom umiestneným na paneli kotla, ktorý ovláda odsávací ventilátor podľa nastavenej výstupnej teploty (80 – 85 °C). Na regulačnom termostate by mala byť nastavená teplota o 5 °C nižšie než na regulátore ťahu FR 124.
Kotol je ešte vybavený spalinovým termostatem, ktorý slúži k vypnutiu odsávacieho ventilátora po dohorení paliva.
Kotly pracujú na znížený výkon do 70 % menovitého výkonu i bez ventilátora (u kotlov DCxxGD nedoporučujeme prevádzku s vypnutým odsávacím ventilátorom).

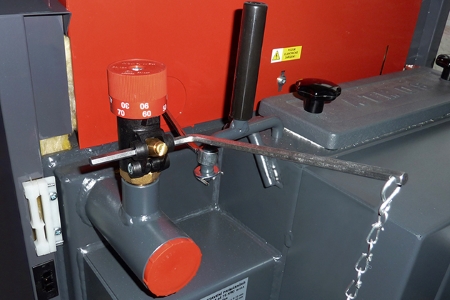

vzduchová klapka regulátor ťahu FR 124

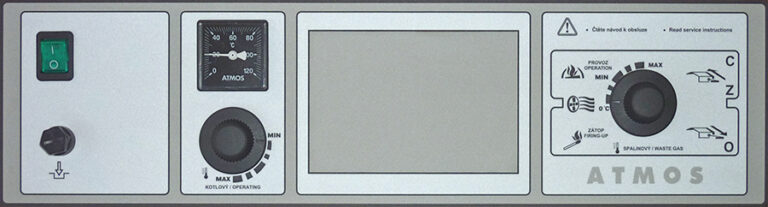

Ovládací panel kotla so štandardnou reguláciou:
Zloženie panelu:
Hlavný vypínač, bezpečnostný termostat, teplomer, regulačný termostat a spalinový termostat
Elektromechanická regulácia je optimálnym riešením riadenia prevádzky kotla (ventilátora) jednoduchým spôsobom.
Prevedenie panela so štandardnou reguláciou je základným prevedením pre všetky vyrábané kotly.

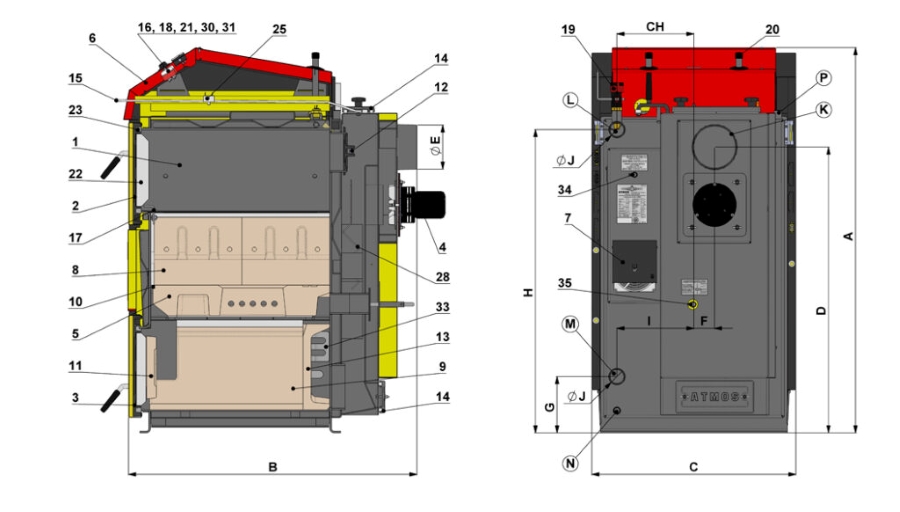

Legenda k nákresu kotla | |||
1. | Teleso kotla | 19. | Regulátor ťahu – Honeywell FR 124 |
2. | Plniace dvierka | 20. | Chladiaca slučka proti prekúreniu |
3. | Dvierka na popol | 21. | Regulačný termostat ventilátora (kotlový) |
4. | Odsávací ventilátor | 22. | Výplň dvierok – Sibral |
5. | Žiaruvzdorná tvarovka – tryska | 23. | Tesnenie dvierok – šnúra 18 x 18 |
6. | Ovládací panel | 25. | Kondenzátor odsávacieho ventilátora |
7. | Regulačná klapka | 28. | Brzdič do dymového kanála (DC32GS, DC40GS) |
8. | Žiaruvzdorná tvarovka – bok kureniska | 30. | Spalinový termostat |
9. | Žiaruvzdorná tvarovka – guľový priestor L + P | 31. | Bezpečnostný termostat (Pozor – pri prekúrení nutné stlačiť) |
10. | Tesnenie – trysky – 12 x 12 (14 x 14) | 33. | Brzdič pozdĺž guľového priestoru |
11. | Žiaruvzdorná tvarovka – polmesiac | 34. | Regulácia primárneho vzduchu |
12. | Vykurovacia klapka | 35. | Regulácia sekundárneho vzduchu |
13. | Žiaruvzdorná tvarovka – zadné čelo guľ. priestoru | ||
14. | Čistiace veko – vrchné a spodné | K | – hrdlo dymovodu |
15. | Tiahlo vykurovacej klapky | L | – výstup vody z kotla |
16. | Teplomer | M | – vstup vody do kotla |
17. | Clona rámčeka | N | – nátrubok pre napúšťací ventil |
18. | Vypínač s kontrolkou | P | – nátrubok pre čidlo ventilu ovládajúceho chladiacu slučku (TS 131, STS 20) |
Rozmery kotla (mm) | |||
DC20GS | |||
A | 1280 | ||
B | 758 | ||
C | 678 | ||
D | 950 | ||
E | 150 (152) | ||
F | 69 | ||
G | 185 | ||
H | 1008 | ||
CH | 256 | ||
I | 256 | ||
J | 6/4″ |
Technické údaje | Typ kotla | |||||||
DC15GS | DC20GS | DC25GS | DC32GS | DC40GS | DC50GSX | DC70GSX | ||
Tepelný výkon kotla | kW | 15 | 20 | 25 | 32 | 40 | 49 | 70 |
Tepelný príkon kotla | kW | 16,4 | 21,9 | 27,4 | 35,1 | 45,0 | 54,1 | 77,5 |
Výhrevná plocha | m2 | 1,8 | 2 | 2,7 | 2,9 | 3,2 | 3,5 | 4,3 |
Objem palivovej šachty | dm3 (l) | 66 | 80 | 120 | 125 | 160 | 210 | 280 |

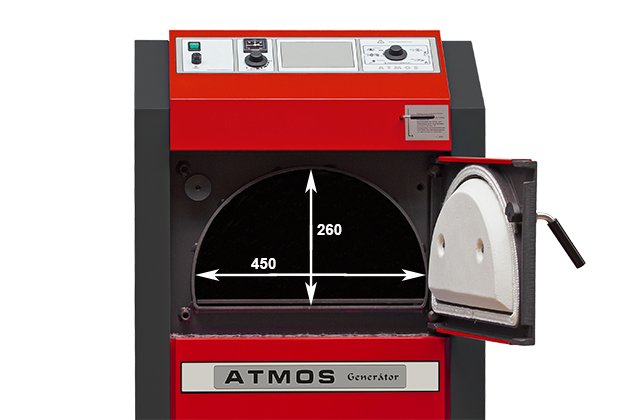

Rozmer plniaceho otvoru | mm | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 310 | 450 x 310 |
Predpísaný ťah komína | Pa/mbar | 16/0,16 | 20/0,20 | 23/0,23 | 25/0,25 | 25/0,25 | 25/0,25 | 26/0,26 |
Max. prac. tlak vody | kPa/bar | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 |
Hmotnosť kotla | kg | 302 | 343 | 431 | 436 | 485 | 538 | 690 |
Priemer odsávacieho hrdla | mm | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 180 |
Krytie el. časti | IP | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
Elektrický výkon (pomocný) | W | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Elektrický výkon v pohotovostnom stave | W | 0 (3/5,5) | 0 (3/5,5) | 0 (3/5,5) | 0 (3/5,5) | 0 (3/5,5) | 0 (3/5,5) | 0 (3/5,5) |
Zapaľovací režim | manuálny | |||||||
Účinnosť | % | 91,2 | 91,4 | 91,3 | 91,2 | 88,8 | 90,6 | 90,3 |
Trieda kotla | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
Kategória kotla | 1 | |||||||
Prevádzkový režim | nekondenzujúci | |||||||
Kotol na pevné palivo s kogeneračnou jednotkou | nie | |||||||
Kombinované zariadenie aj pre ohrev TUV | nie | |||||||
Trieda energetickej účinnosti | A+ | A+ | A+ | A+ | A+ | A+ | A+ | |
Teplota spalín pri menovitom výkone | °C | 134 | 134,7 | 138,8 | 137,7 | 187,6 | 145,6 | 160,9 |
Hmotn. prietok spalín pri menovitom výkone | kg/s | 0,01 | 0,012 | 0,015 | 0,018 | 0,022 | 0,025 | 0,034 |
Predpísané palivo (preferované) | Suché drevo (guľatina) o výhrevnosti 15 – 17 MJ/kg-1, priemer 80 – 150 mm a vlhkosti 12 – 20 % | |||||||
Priemerná spotreba paliva | kg.h-1 | 4,1 | 5,5 | 6,8 | 8,6 | 10 | 13 | 18 |
Dĺžka dreva | mm | 250 | 330 | 530 | 530 | 530 | 530 | 730 |
Doba horenia pri menovitom výkone | hod. | 2 | 2 | 3 | 2 | 3 | 3 | 3 |
Objem vody v kotli | l | 56 | 64 | 80 | 80 | 90 | 120 | 170 |
Hydraulická strata kotla | mbar | 0,2 | 0,22 | 0,22 | 0,23 | 0,22 | 0,23 | 0,22 |
Minimálny objem vyrovnávacej nádrže | l | 500 | 500 | 500 | 500 | 500 | 500 | 750 |
Napájacie napätie | V/Hz | 230/50 |
